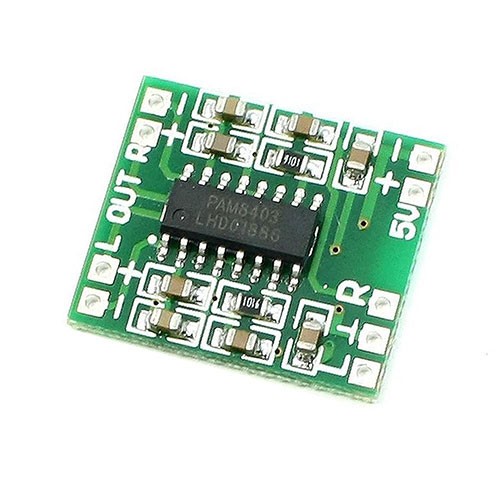

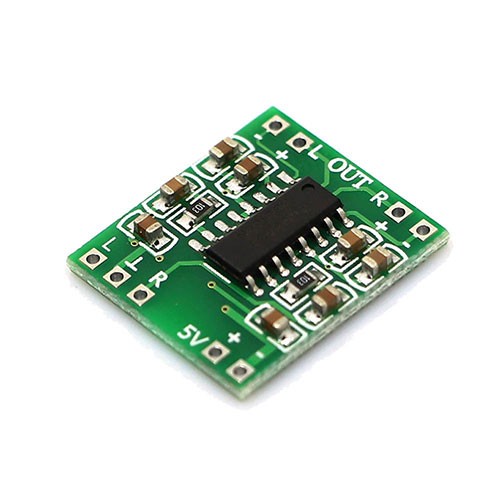

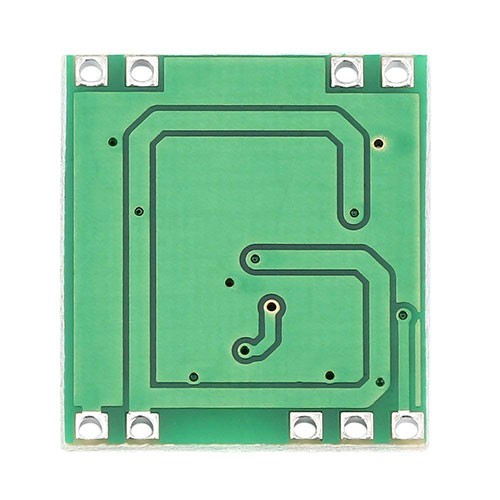

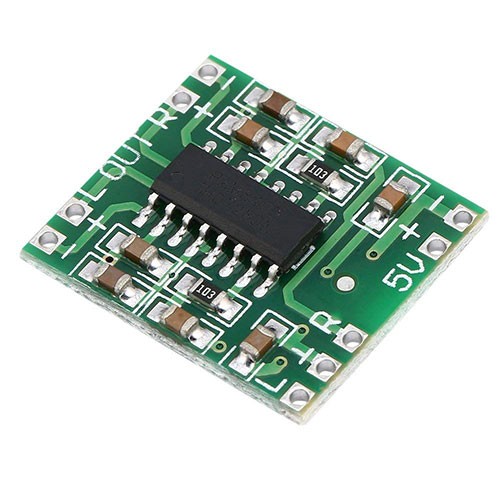

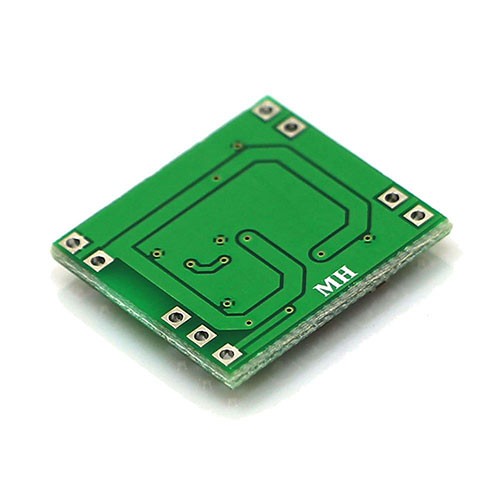

PAM8403 Digitales Leistungsverstärkermodul

Eigenschaften:

1. Arbeitsspannung: 2,5 V-5,5 V. Hinweis: Die Versorgungsspannung sollte 5,5 V sowie die positive und negative Stromversorgung nicht überschreiten

sollten nicht umgekehrt angeschlossen werden.

2. Lautsprecher mit: 4-8 Euro, empfohlen: 4 Euro; Hornleistung: 2–8 W.

3. Es kann über ein 5-V-Netzteil mit USB-Anschluss des Computers, ein 5-V-Netzteil mit USB-Anschluss für Mobiltelefonladegeräte oder ein Lithium-Batterie-Netzteil mit Strom versorgt werden.

4. Hoher Wirkungsgrad von 90 %, 4 ω Last und 5 V Stromversorgungsbedingungen, kann eine Ausgangsleistung von 3 W (linker Kanal) + 3 W (rechter Kanal) liefern. Der Wirkungsgrad von Leistungsverstärkern der Klassen A und B beträgt nur etwa 30 %, und Leistungsverstärker der Klasse D genießen im aktuellen grünen Trend hohes Ansehen.

5. Der Wirkungsgrad des Leistungsverstärkers der Klasse D ist extrem hoch und beeinträchtigt die Klangqualität aufgrund des Temperaturanstiegs nicht

Fügen Sie keinen Kühlkörper hinzu, nehmen Sie ein kleines Volumen ein.

Anwendung:

LCD-TV, Monitor

Laptop-Computer

 Tragbarer Lautsprecher

Tragbarer DVD-Player, Spielekonsole

Mobiltelefon/Freisprecheinrichtung

Vorsichtsmaßnahmen für die Verwendung:

Schließen Sie zuerst den Lautsprecher und dann das Netzteil an, da sonst der Chip leicht beschädigt werden kann. Da der digitale Lautstärkeregler im Modul über eine große Verstärkung verfügt, darf der Audiosignaleingang nicht zu groß sein, um den Signalbegrenzer auszulösen.
