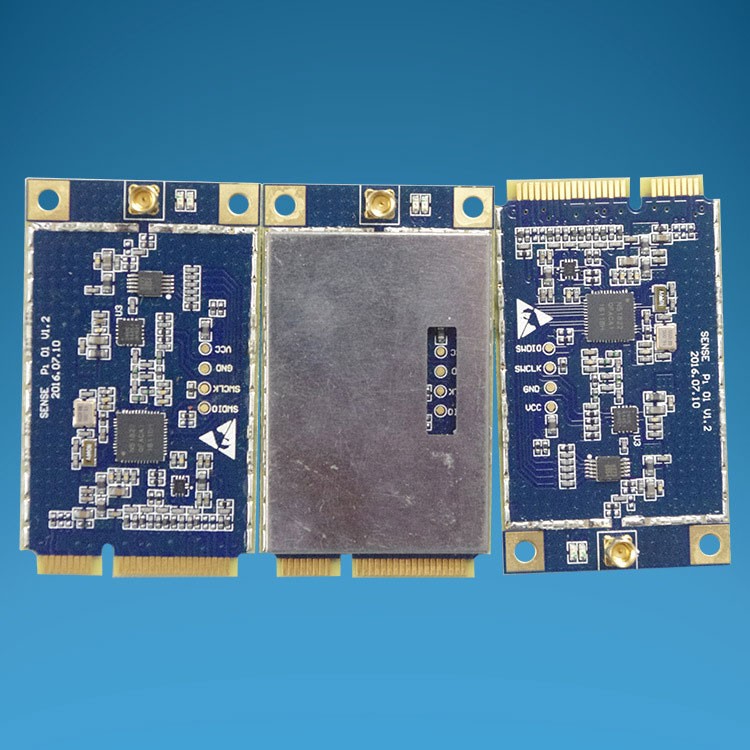

Das PCIE-Schnittstellen-RFID-Lese-/Schreibmodul arbeitet im ISM-Frequenzband 2,45 GHz RFID-Lese-/Schreibmodul. Das Modul zeichnet sich durch hohe Erkennungsrate, flexible Erweiterung, hohe Empfindlichkeit, stabile Datenübertragung und hohe Zuverlässigkeit aus. Die Übertragungsreichweite des Moduls kann 0-150 Meter erreichen. Es wird hauptsächlich in Systemintegrationsanwendungen wie tragbaren Datensammlern, industrieller Datenübertragung, Sensordatenerfassung und industrieller Steuerung eingesetzt.
Arbeiten Sie im ISM-Band 2,45 GHz, die Datenübertragung ist kostenlos. Bietet eine TTL-RS-232-Schnittstelle und eine Mehrkanal-IO-Steuerungsschnittstelle, die Modulverbindungssteuerung ist bequemer. Das Modul integriert eine PA- und Signalaufbereitungsschaltung, die Eingangs-/Ausgangsleistung kann per Software gesteuert werden und die Übertragungsentfernung kann gesteuert werden. Das Modul unterstützt die Technologie mit geringem Stromverbrauch und die Arbeitsleistung des Moduls kann über den externen Steueranschluss ein- und ausgeschaltet werden. Es werden API-Entwicklungskits, Anwendungsanweisungen und Beispielcodes bereitgestellt, um eine schnelle Integration und Anwendung zu ermöglichen.
RF-Parameter
Arbeitsfrequenz: ISM-Frequenzband 2,4–2,48 GHz
Ausgangsleistung: maximale Ausgangsleistung +18 dBm, integrierter 32-dB-Leistungsregler, Stufe -2 dB, Softwaresteuerung
Empfangsempfindlichkeit: -96 dBm
Tag-Signalstärkeanzeige (RSSI): -50 dBm - -80 dBm, Genauigkeit ±1 dB

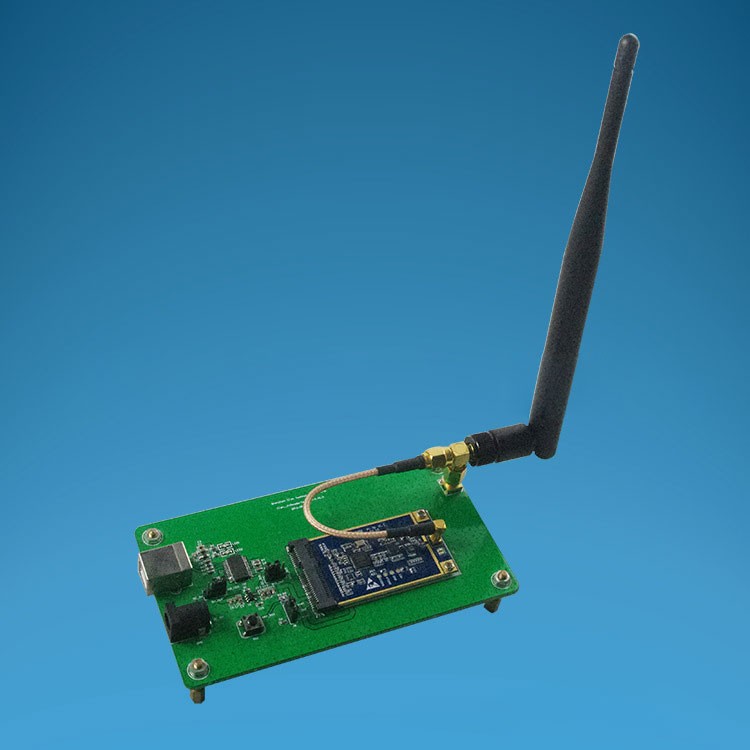

Antennenschnittstelle: integrierter MMXCK-KE-Anschluss, externe Antenne ist erforderlich

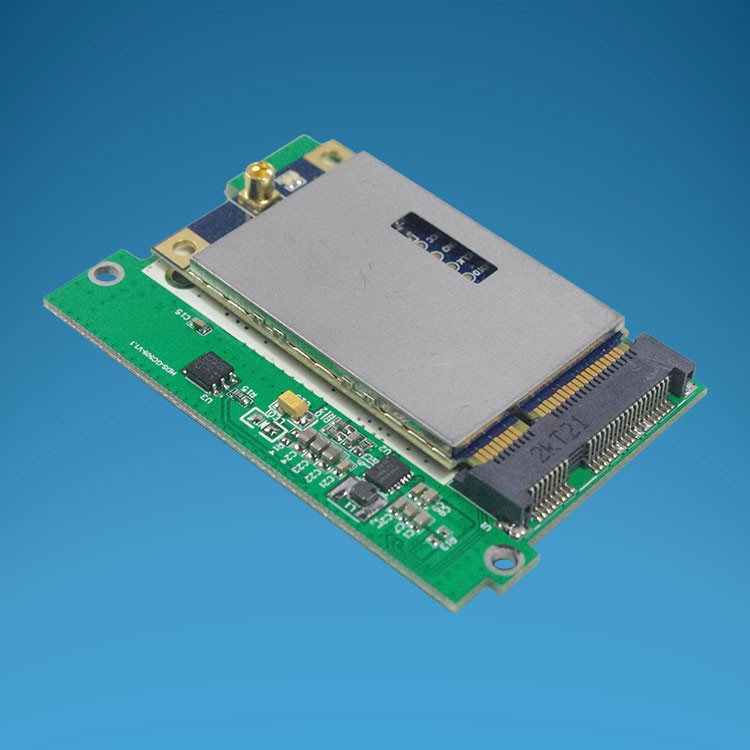

Schnittstellenmodus: MINI-PCIE-Kartenstandardschnittstelle
Kommunikationsschnittstelle: Serieller RS232-Port mit TTL-Pegel
I/O-Schnittstelle: Unterstützt 2 Kanäle mit TTL-Pegel, IO-Port-Ausgangssignal (muss angepasst werden)
Anwendungssoftwareplattform: Bereitstellung von API-Entwicklungskits, Anwendungsanweisungen und Beispielcodes
Datenübertragung und Tag-Manipulation
Support-Label-Protokoll: Privates Protokoll, Datenübertragungsprotokoll kann je nach Kundenwunsch angepasst werden
Support-Tag-Arbeitsmodus: Kompatibel mit unserem aktiven Tag
Leseentfernung des Tags: 0 bis 150 Meter (abhängig von der Tag-Ausgangsleistung und der externen Antenne, Test im offenen Bereich)
Erkennungsgeschwindigkeit: 120 Tags/Sekunde (nur ID-Nummer)
Antikollisionsverarbeitung: 300 Tags gleichzeitig lesen
Mechanische und elektrische Eigenschaften

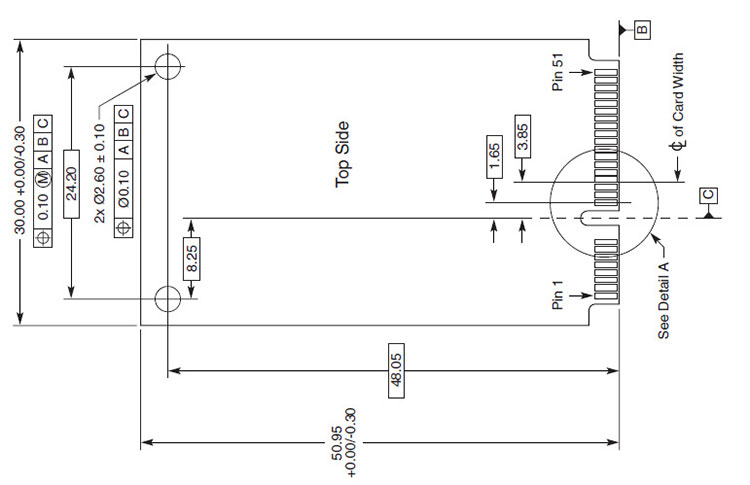

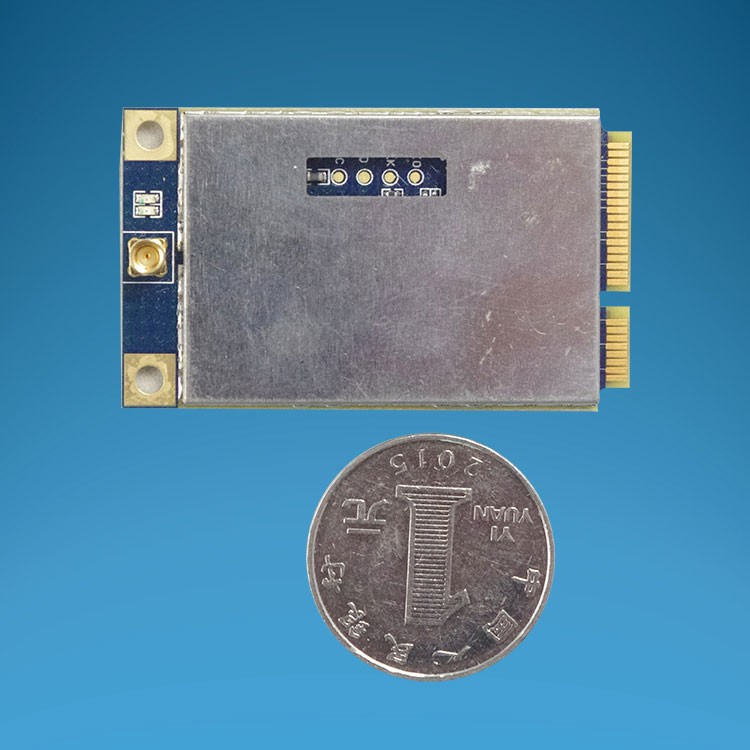

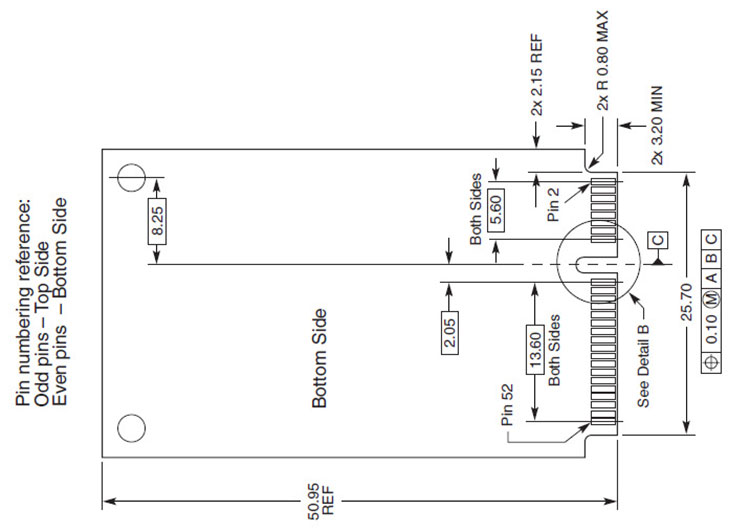

Abmessungen: 30 mm x 50,96 mm
Gewicht: 20g
Stromversorgung: Gleichstrom 3,3 V
Stromverbrauch: 300 mW
Arbeitstemperatur: -40°C~+80°C
Lagertemperatur: -60°C~+80°C
Arbeitsfeuchtigkeit: 5 % ~ 95 % (keine Kondensation)
Pin 2, 24, 39, 41, 52
VCC
Stromsignal, Eingang DC 3,3 V
Stift 4,9,15,18,21,26,27,
29,34,35,37,40,43,50
GND
Stromsignal, Strommasse
Pin 38
UART_RXD
UART RXD, Datenempfang über serielle Schnittstelle, TTL-Pegel
Pin 36
UART_TXD
UART TXD, Datenübertragung über serielle Schnittstelle, TTL-Pegel
28
UART_RTS
Reservierte E/A-Schnittstelle, serielle UART_RTS-Port-Anforderungen zum Senden von Daten
Pin 30
UART_CTS
Reservierte IO-Schnittstelle, der serielle UART_CTS-Port ermöglicht das Senden von Daten
Pin 51
IOT_DFX
DFX-Loopback-Signal: Wenn der TX/RX-Loopback von UART hoch ist, ist ein externer Pulldown-Widerstand erforderlich.
Pin 22
IOT_RST
Modul-Reset-Signal, aktiv niedrig, externer Pull-up-Widerstand erforderlich
Pin 3
IO_ON
Modul-In-Position-Signal, das von einem externen Prozessor verwendet wird, um zu erkennen, ob das Modul in Position ist. Ein externer 10-K-Pull-up-Widerstand ist erforderlich.
Pin 46
IO_ON_AS
Modul-in-Position-Hilfssignal, das von einem externen Prozessor verwendet wird, um zu erkennen, ob das Modul in Position ist, direkt an PIN3 (IOT_ON) angeschlossen, und ein externer 500-Ω-Pulldown-Widerstand ist erforderlich.
andere Stifte
NC
keine Funktion
