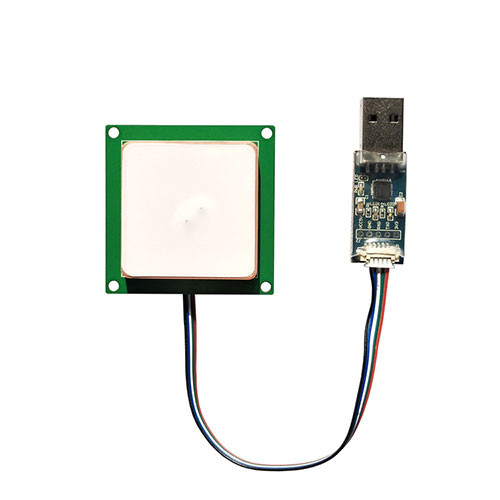

RFID-Leser UHF-Modul UHF-Kartenleser Identifikationsabstand 3 Meter TTL-zu-USB-Schnittstelle 915 MHz Europäischer Standard

RFID-Leser UHF-Modul UHF-Kartenleser Identifikationsabstand 3 Meter TTL-zu-USB-Schnittstelle 915 MHz Europäischer Standard

Volle Unterstützung für elektronische Tags des UHF-EPC-Gen2-Protokolls (ISO18000-6C);
Arbeitsfrequenz FCC 902–928 MHz, CE 865–868 MHz (kann entsprechend den Anforderungen verschiedener Länder oder Regionen angepasst werden)
Ausgangsleistung: maximal 26 dBm (einstellbar);
Die Modulantenne ist integriert und der Leseabstand beträgt >2 Meter;
USB-Schnittstelle zur Stromversorgung, keine externe Stromversorgung erforderlich;
Unterstützen Sie die Weiterentwicklung.
*Der effektive Abstand hängt vom Protokollformat, dem elektronischen Etikett und der Arbeitsumgebung ab.
Ein TTL-zu-USB-Schnittstellenkabel, 20 cm lang.

YouTube

RFID reader UHF module uhf card reader identification distance 3 meters TTL to USB interface 915mhz European standard

RFID-Lesegerät, UHF-Modul, UHF-Kartenleser, Identifikationsabstand 3 Meter TTL-zu-USB-Schnittstelle 915 MHz Europäischer Standard2

PIN-Beschreibung

PIN 1-----GND----GND

PIN2------DE-------High-Level-Aktivierungsmodul (> 1,5 V)

PIN3--- -----RXD-----TTL-Pegel (3,3 V)

PIN4--- -----TXD-----TTL-Pegel (3,3 V)

PIN5--- -----VCC-----Strom (3-5V)

Kurze Einführung
Integriertes Antennenzeichen
1. Seien Sie sensibel und respektvoll gegenüber den identifizierten Tags.
2. Stabiler Leseabstand 2-3 Meter.
3. Mehrere Tags identifizieren, >50 Tags.
4. Leseentfernungsgeschwindigkeit, >50 Stück/Sek.

Lösen Sie das exotherme Problem vollständig.
1. Es ist nicht erforderlich, ein anderes äußeres Strahlungsgerät anzuschließen. Es kann funktionieren ohne exotherme Reaktion bei normaler Innentemperatur.
2. Dauerstrom<200 mA bei 3,5 V (26 dBm Ausgang). Impulsspitzenstrom<260mA.

Hervorragende Stabilität:
1. 24 Stunden x 365 Tage funktionieren normal.
2. Erscheinungsbild wird kaum durch Cover, elektromagnetische Umgebung usw. beeinflusst.
3. Breites Temperaturdesign und Temperaturdriftkoeffizient.

Gute Konsistenz:
1.das gute Design in Konsistenz.
2. Wählen Sie die Komponenten der obersten Ebene aus, um die Stabilität und Konsistenz aller Parameter zu gewährleisten.

Kurze und hocheffiziente Schnittstelle von Hardware und Software.
1. Die Peripherieschaltung ist sehr einfach. Die Signalleistung, keine zusätzliche Co. erforderlichTantalkondensator anschließen.

Installationsmethode:

unterstützt die 5-Pin-WAFER-Installation.

Produktbeschreibung

Arbeitsspannung	DC 3,5 V – 5 V
Standby-Strom	<80mA (EN fußhohes Niveau)
Aktueller Ruhezustand	<100uA (ENfoot niedriges Niveau)
Arbeitsaktuell	180mA @ 3,5V (26 dBm Output,25°C). 110mA @ 3,5V (18 dBm Ausgang, 25°C).
Startzeit	<100mS.
Betriebstemperatur	- 20 °C - + 70 °C
Lagertemperatur	- 20 °C - + 85 °C
Arbeitsfeuchtigkeit	< 95 % ( + 25 °C).
Air Interface Protocol	EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C
Betriebsspektrumbereich	840-960MHZ
Arbeitsbereichsunterstützung	USA, Kanada und andere Regionen gemäß US-FCC Europa und andere Regionen gemäß ETSI EN 302 208 Festlandchina Japan Korea Malaysia Taiwan
Ausgangsleistungsbereich	18-26 dBm
Genauigkeit der Ausgangsleistung	+/- 1dB
Flachheit der Ausgangsleistung	+/- 0,2 dB
Empfangsempfindlichkeit	< -70 dBm
Höchstgeschwindigkeit im Inventar-Tab	> 50 Bilder/Sekunde
Tag Cache	200 Etiketten @ 96-Bit-EPC
Label RSSI	Unterstützung
Kommunikationsschnittstelle	TTL-Uart-Schnittstelle
Kommunikationsbaudrate	115200 bps (Standard und empfohlen) 38400bps
Wärmeableitung	Luftkühlung (kein externer Kühlkörper erforderlich)
