Serieller RS232-Anschluss, AGV-Wagen, Wahrzeichen, RFID-Sensor, Handling-Roboter, Positionierung, RFID-Tag-Lesegerät

Parameter:

Arbeitsspannung: 10–26 V

Leistung: 1,2 W

Stromverbrauch: <0,2A

Schaltungsschutz: mit Verpolungsschutz

Arbeitsfrequenz: 134,2 kHz, 125 kHz

Erkennungsgeschwindigkeit: 2 m/s

Kartenleseabstand: 0–180 mm

Unterstützte Etikettentypen: FDX-B, EMID

Kommunikationsschnittstelle: RS232 / RS485

Arbeitsfeuchtigkeit: 10–90 % relative Luftfeuchtigkeit (nicht kondensierend)

Arbeitstemperatur: -25℃－+70℃

Schutzklasse: IP54

Schalenmaterial: ABS-Kunststoff

Verkabelungsmethode: Klemme

Installationsmethode: M4-Schrauben, 4 Installationslöcher

Details:

Kommunikation über serielle RS232-Schnittstelle AGV-Auto-Markierungssensor Positionierungsetikett Der RF-Kollektor-Navigationskartenleser ist ein AGV-Markierungskartenleser, der speziell für unbemannte AGV-geführte Autos entwickelt wurde und auf der Radiofrequenz-Identifikationstechnologie basiert. Es integriert Antenne, Verstärker und Controller. Klassisch langlebig.

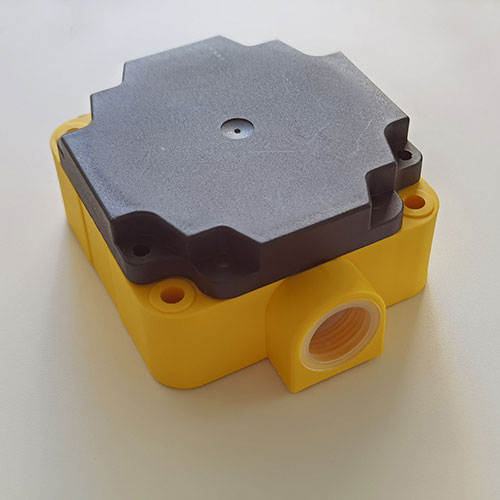

Der Kartenleser hat ein quadratisches Erscheinungsbild, die Arbeitsfrequenz unterstützt 134,2 kHz, 125 kHz, unterstützt das Lesen von FDX-B, EMID zwei Protokollformat-Tags, unterstützt das standardmäßige industrielle modbus RTU-Feldbusprotokoll und ist praktisch für die Netzwerkkommunikation. Die Rate kann bis zu 115200 konfiguriert werden. Der Kartenleser integriert den Hochfrequenzteil des Kommunikationsprotokolls, das an PC/SPS/Einzelchip-Mikrocomputer angeschlossen werden kann. Der Benutzer muss lediglich Daten über die RS232/RS485-Kommunikationsschnittstelle empfangen, um den Lesevorgang des Tags abzuschließen, ohne das komplexe Hochfrequenz-Kommunikationsprotokoll zu verstehen.

Kommunikation über serielle RS232-Schnittstelle AGV-Trolley-Markierungssensor Positionierungsetikett RF-Kollektor-Navigationskartenleser CK-G06-Netzteil mit 26 V, 5000 W TVS-Röhre, Überspannungsschutz und Verpolungsschutz; Der Kartenleser verfügt über eine automatisch drehende 16-stufige automatische Abstimmung. Der Schaltkreis kann die Schaltkreisparameter beim Arbeiten in verschiedenen Umgebungen automatisch anpassen, wodurch die Auswirkungen der äußeren Umgebung auf den Leseabstand der Karte minimiert werden, die Entstörungsfähigkeit weiter verbessert wird und die Eigenschaften vorhanden sind von hoher Empfangsempfindlichkeit, stabiler Leistung und hoher Zuverlässigkeit.

Installationsanweisungen und Vorsichtsmaßnahmen

   1) Es wird nicht empfohlen, den Kartenleser direkt auf der Metalloberfläche zu installieren. Der Abstand zur Metalloberfläche kann durch Abstandshalter aus Kunststoff, lange Schrauben oder individuell angefertigte Halterungen eingestellt werden.

   2) Die Kartenlesefläche des Kartenlesers darf nicht von Metallmaterialien bedeckt oder umgeben sein und der Abstand zwischen der Seite des Kartenlesers und der Metallstruktur sollte mehr als 20 mm betragen.

   3) Der Kartenleser sollte so weit wie möglich von Motoren, Leistungsmodulen und anderen Geräten entfernt gehalten werden, die anfällig für elektromagnetische Störungen sind.

   4) Elektromagnetische Strahlung von anderen Geräten in der Nähe des Kartenlesers kann die Empfindlichkeit des Kartenlesers verringern oder zu Kartenlesefehlern führen. Für Geräte, die elektromagnetischer Strahlung ausgesetzt sind, sollten geeignete Strahlenschutzmaßnahmen getroffen werden.

   5) Installieren Sie die Kartenlesefläche so, dass sie der Etikettenkarte zugewandt ist. Die Etikettenkarte kann sich in der Mitte der Kartenlesefläche befinden, und halten Sie die Kartenlesefläche und die Etikettenkarte so weit wie möglich horizontal, um ein Kippen zu vermeiden.

   6) Der Abstand zwischen Kartenleser und Tag beträgt 10 % bis 70 % des maximalen Erfassungsabstands. Wenn ein Kartenlesen mit hoher Geschwindigkeit erforderlich ist, wird empfohlen, den Abstand zwischen 10 und 20 mm zu kontrollieren.

   7) Der Kartenleser kann jeweils nur eine Tag-Karte lesen. Platzieren Sie daher nicht zwei Tag-Karten im Kartenlesebereich und der Abstand zwischen den beiden Tag-Karten sollte mehr als das Doppelte der Länge des Kartenlesers betragen.

   8) Es ist am besten, die Etikettenkarte auf einer geraden Linie und nicht an einer Abzweigung oder Abzweigung anzubringen, um Lesefehler zu vermeiden.

    9) Normale Etiketten können nicht direkt auf der Metallplatte angebracht werden. Wenn dies unvermeidbar ist, verwenden Sie bitte das Anti-Metall-Spezialetikett T354AE. Die Metallstruktur, Drähte und Kabel in der Nähe der Karte beeinträchtigen die Empfindlichkeit des Kartenlesens oder verursachen einen Fehler beim Lesen der Karte. Vermeiden Sie daher die Installation der Karte an diesen Stellen.

10) Die Etikettenkarte enthält Präzisions-Induktionsspulen. Um eine lange Lebensdauer zu gewährleisten, vermeiden Sie bitte, darauf zu treten oder darüber zu rollen.
