1. Grundkonfiguration
Die Konfiguration des einfachsten nicht vernetzten Zugangskontrollsystems umfasst: ein All-in-One-Gerät für die Zugangskontrolle, ein 12-V-Netzteil, eine Ausgangstaste und ein elektrisches Schloss . Die Konfiguration des einfachsten vernetzten Zugangskontrollsystems umfasst: einen Zugangskontrollcontroller, ein 12-V-Netzteil, einen Ausgangsknopf, ein elektrisches Schloss, einen Kartenleser und einen 485-Kommunikationskonverter.

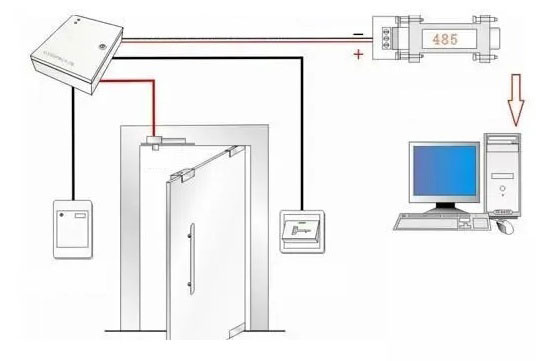

Wie im Bild zeigt:
2. Empfohlener Installations- und Debugging-Prozess
(1) Installieren Sie den Controller-Host, schalten Sie den Strom ein, schließen Sie die Exit-Taste kurz und beobachten Sie die Relaisaktion und die Statusänderung der Relaisentriegelung Anzeige.
(2) Schließen Sie die 485-Kommunikation an, installieren Sie die Software, fügen Sie den Controller in die Software ein und achten Sie darauf, die richtige Seriennummer einzugeben.
(3 ) Öffnen Sie die Debugging-Schnittstelle, um die Kommunikationssituation zu beobachten.
(4) Beobachten Sie, ob die Kommunikation normal ist, verwenden Sie die Software, um die Tür nach der Kommunikation zu öffnen und zu schließen, ob sie erfolgreich ist.
(5) Installieren Sie einen Kartenleser und prüfen Sie, ob der Kartendurchzugsvorgang korrekt aufgezeichnet wurde.
(6) Fügen Sie Benutzer-, Kartenausgabe- und Autorisierungsvorgänge hinzu, laden Sie die Karte auf den Controller herunter, und ziehen Sie die Karte durch, um zu beobachten, ob die Aufzeichnung normal ist.
(7) Installieren Sie das Verbindungskabel, das mit dem Schloss verbunden ist, und beobachten Sie, ob die Aufzeichnung und das Schloss nach dem Durchziehen der Karte normal sind.< br/>
(8) Installieren Sie andere Zusatzgeräte wie Tasten.
3. Konstruktionsspezifikationen für die Verkabelung und Vorsichtsmaßnahmen des Zugangskontrollsystems
Die Leitung vom Kartenleser zum Controller: Es wird empfohlen, ein 8-adriges, abgeschirmtes, mehradriges Twisted-Pair-Netzwerkkabel zu verwenden Die Datenleitungen sind verdrillte Paare. Die längste darf 100 Meter nicht überschreiten. Der Schirmdraht wird mit dem GND des Controllers verbunden.
Kabel vom Taster zum Controller: Es wird empfohlen, ein zweiadriges Kabel mit einem Drahtdurchmesser von mehr als 0,3 Quadratmillimetern zu verwenden.< br/>
Das Kabel vom Elektroschloss zur Steuerung: Es wird empfohlen, ein zweiadriges Stromkabel mit einem Durchmesser von mehr als 1,0 Quadratmillimetern zu verwenden. Wenn die Länge 50 Meter überschreitet, sollten Sie die Verwendung eines dickeren Drahts oder mehrerer parallel geschalteter Litzen in Betracht ziehen oder die Ausgangsspannung über den Feinabstimmungsknopf des Netzteils auf etwa 14 V erhöhen. Die längste sollte 100 Meter nicht überschreiten, in der Regel innerhalb von 60 Metern gesteuert.
Der Draht vom Türsensor zur Steuerung: Es wird empfohlen, einen zweiadrigen Draht zu wählen, der Drahtdurchmesser beträgt mehr als 0,3 Quadratzoll Millimeter. Wenn Sie den Schaltstatus der Tür nicht online kennen müssen oder die Alarmfunktion für längere Zeit nicht geschlossene Tür und die Alarmfunktion für illegales Einbruch nicht benötigen, kann das Türmagnetkabel abgeklemmt werden. .
Zwischen dem Controller und dem Kabel vom Controller zum Konverter wird empfohlen, ein 8-adriges geschirmtes Twisted-Pair-Netzwerkkabel zu verwenden. Die Länge des Busses 485 kann theoretisch 1200 Meter erreichen. Es wird empfohlen, je nach Anzahl der Controller oder Komplexität der Kommunikationsumgebung 800 Meter nicht zu überschreiten. Wenn dieser Wert überschritten wird, verwenden Sie 485HUB oder einen Repeater, um die Kommunikationsumgebung zu verbessern.
